Geofisica » Sondaggi Elettrici Verticali

E' una delle tecniche geofisiche più utilizzate nella ricerca e localizzazione di falde acquifere e nella verifica di verticali stratigrafiche in generale.

Il metodo consiste nell'immissione nel terreno di una corrente nota attraverso due picchetti denominati A e B e la misurazione del potenziale che viene a generarsi tra due picchetti M ed N interni ad A e B e allineati ad essi.

Le misure vengono eseguite allargando i picchetti A e B in modo da esplorare porzioni sempre maggiori di terreno.

Le configurazioni dei quadripoli sono molteplici (Schlumberger, Wenner, Dipolo - Dipolo, Polo - Dipolo, quadripolo generico ecc...), ma la più usata per questo tipo d'indagine è sicuramente la Schlumberger di cui riportiamo un'immagine esemplificativa.

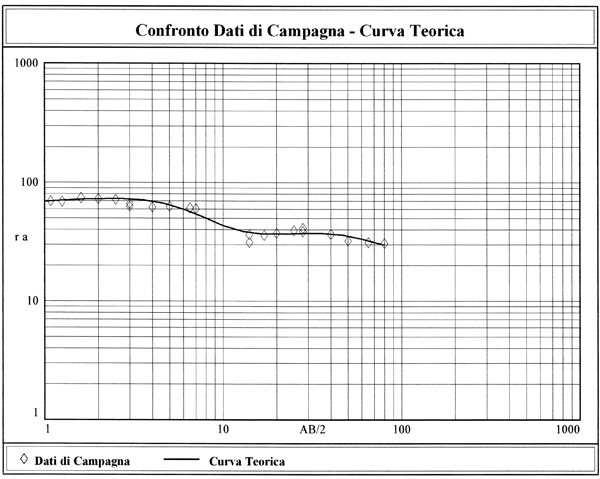

   Esempio di curva di resistività apparente e relativa interpretazione:
